E-mosfets Drain-Feedback Configuration

E-mosfets Drain-Feedback Configuration

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. TUJUAN

2. MATERI
3. PRINSIP KERJA

4. KOMPONEN

5. GAMBAR RANGKAIAN

6. VIDEO
7. LINK DOWNLOAD

1. TUJUAN <kembali>

1. Mengetahui karakterisitik rangkaian E Mosfet Dran Feedback Configuration.

2. Membuat simulasi rangkaian E Mosfet Dran Feedback Configuration.

2. Materi <kembali>

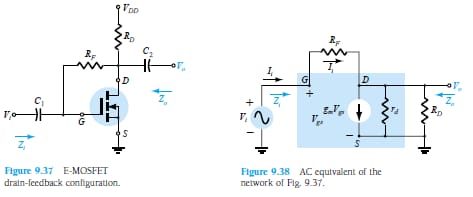

Konfigurasi drainase umpan balik E-MOSFET muncul pada Gambar 9.37. Ingat dari dc

perhitungan bahwa RG dapat diganti dengan ekivalensi hubung singkat sejak IG 0 A dan oleh karena itu VRG 0 V. Namun, untuk situasi AC memberikan dampak penting yang tinggi pedance antara Vo dan Vi. Jika tidak, terminal input dan output akan menjadi terhubung langsung dan Vo=Vi.

Mengganti model ekuivalen ac untuk perangkat akan menghasilkan jaringan. Gambar 9.38. Perhatikan bahwa RF tidak berada dalam area berarsir yang mendefinisikan model yang setara perangkat tetapi menyediakan koneksi langsung antara sirkuit input dan output.

Zi: Menerapkan hukum Kirchhoff saat ini ke sirkuit output (pada simpul D pada Gambar.

9.38) menghasilkan:

Zo: Mengganti Vi 0 V akan menghasilkan Vgs 0 V dan gmVgs 0, dengan short- jalur sirkuit dari gerbang ke tanah seperti yang ditunjukkan pada Gambar 9.39. RF, rd, dan RD masuk

paralel dan

Karena RF biasanya RD dan jika rd 10RD,

Hubungan Fase: Tanda negatif untuk Av mengungkapkan bahwa Vo dan Vi tidak ada fase 180°.

Contoh soal :

E-MOSFET dari Gambar 9.40 dianalisis dalam Contoh 6.11, dengan hasil itu

k 0,24 10 3 A / V2

, VGSQ 6.4 V, dan IDQ 2.75 mA.

(a) Tentukan gm.

(b) Temukan rd.

(c) Hitung Zi dengan dan tanpa rd. Bandingkan hasil.

(d) Temukan Zo dengan dan tanpa rd. Bandingkan hasil.

(e) Temukan Av dengan dan tanpa rd. Bandingkan hasil.

3. PRINSIP KERJA <kembali>

Prinsip kerja E-MOSFET kanal-N dimulai dengan memberikan tegangan VGS = 0 Volt dan VDS positip. Pemberian tegangan VGS = 0 adalah dengan cara menghubung-singkatkan terminal Gate (G) dan Source (S).

4. KOMPONEN <kembali>

1. VCC

VCC menunjukkan pin yang harus disambung ke tegangan positip (biasanya 5V atau 3.3V) sedangkan Ground, sesuai namanya adalah pin yang harus disambungkan ke ground (0 V), atau dalam hal cuma ada 2 kaki, ground adalah bagian minusnya.

2. CAPACITOR POLAR

Kapasitor atau kondensator oleh ditemukan oleh Michael Faraday (1791-1867) pada hakikatnya adalah suatu alat yang dapat menyimpan energi/ muatan listrik di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik atau komponen listrik yang mampu menyimpan muatan  listrik yang dibentuk oleh permukaan (piringan atau kepingan) yang berhubungan yang dipisahkan oleh suatu penyekat.

Cara Membaca Nilai Kapasitor Elektrolit (ELCO)

Untuk Kapasitor Elektrolit atau ELCO, nilai Kapasitansinya telah tertera di label badannya dengan jelas. Jadi sangat mudah untuk menentukan nilainya. Contoh 100µF 16V, 470µF 10V, 1000µF 6.3V ataupun 3300µF 16V. Untuk lebih Jelas silakan lihat gambar dibawah ini :

Nilai Kapasitor pada gambar diatas adalah 3300µF  (baca : 3300 Micro Farad)

Hal yang perlu diingat adalah Kapasitor Elektrolit (ELCO) merupakan jenis Kapasitor yang memiliki Polaritas (+) dan (-) sehingga perlu hati-hati dalam pemasangannya. Seperti Gambar diatas, di badan Kapasitor juga terdapat tanda yang menunjukkan Polaritas arah Negatif (-) dari sebuah Kapasitor Elektrolit. Disamping itu, daya tahan Panas Kapasitor juga tertulis dengan jelas di label badannya. Contohnya 85°C dan 105°C.

Cara Membaca Nilai Kapasitor Keramik, Kapasitor Kertas dan Kapasitor non-Polaritas lainnya

Untuk Kapasitor Keramik, Kapasitor Kertas, Kapasitor Mika, Kapasitor Polyester atau Kapasitor Non-Polaritas lainnya, pada umumnya dituliskan Kode Nilai dibadannya. Seperti 104J, 202M, 473K dan lain sebagainya. Maka kita perlu menghitungnya ke dalam nilai Kapasitansi Kapasitor yang sebenarnya.

Contoh untuk membaca Nilai Kode untuk Kapasitor Keramik diatas dengan Tulisan Kode 473Z. Cara menghitung Nilai Kapasitor berdasarkan kode tersebut adalah sebagai berikut :

Kode : 473Z
Nilai Kapasitor = 47 x 103
Nilai Kapasitor = 47 x 1000
Nilai Kapasitor = 47.000pF atau 47nF atau 0,047µF

Huruf dibelakang angka menandakan Toleransi dari Nilai Kapasitor tersebut, Berikut adalah daftar Nilai Toleransinya :

B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G= 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%

473Z = 47,000pF +80% dan -20% atau berkisar antara 37.600 pF ~ 84.600 pF.
Jika di badan badan Kapasitor hanya bertuliskan 2 angka, Contohnya 47J maka perhitungannya adalah sebagai berikut :

Kode : 47J

Nilai Kapasitor = 47 x 100
Nilai Kapasitor = 47 x 1
Nilai Kapasitor = 47pF

Jadi Nilai Kapasitor yang berkode 47J adalah 47 pF ±5% yaitu berkisar antara 44,65pF ~ 49,35pF

3. GROUND
Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi.

4. OSCILLOSCOPE

Osiloskop (Oscilloscope) merupakan alat ukur elektronik. Dengan menggunakan alat ukur Oscilloscope ini, kita dapat mengukur frekwensi, periode dan melihat bentuk-bentuk gelombang seperti bentuk gelombang sinyal audio, sinyal video, dan bentuk gelombang Tegangan Listrik Arus Bolak Balik, maupun Tegangan Listrik Arus Searah yang berasal dari catu daya/baterai.

5. GENERATOR

Function Generator adalah alat ukur elektronik yang menghasilkan, atau membangkitkan gelombang berbentuk sinus, segitiga, ramp, segi empat, dan bentuk gelombang pulsa. Yang terdiri dari generator utama dan generator modulasi.

6. TRANSISTOR

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung, stabilisasi tegangan dan modulasi sinyal.



5. GAMBAR RANGKAIAN <kembali>



6. VIDEO <kembali>

7. LINK DOWNLOAD <kembali>

Download Materi: disini
Download Rangkaian 1: disini
Download Rangkaian 2: disini
Download Rangkaian 3: disini
Download Video 1: <disini>
Download Video 2: <disini>
Download Video 3: <disini>
Download data sheet transistor: <disini>
Download data sheet kapasitor: <disini>
Download data sheet osiloskop: <disini>
