KUIS

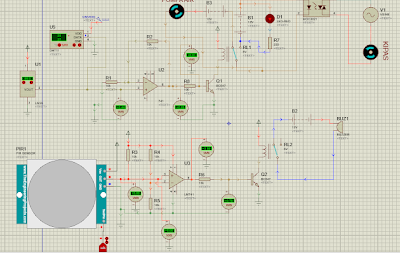

 1. Jebakan Tikus Otomatis


Kesalahan :
  • tidak ada voltmeter pada input dan output, dan juga tidak ada output pada sensor
  • vour sensor langsung terhubung dengan transistor
  • motor 2 dan motor 1 terhubung secara seri
  • LED tidak diserikan
Saran : Tambahkan baterai pada motor 2 dengan arah yang berlawanan pad motor satu dan hubungkan ke kaki relay sebelah kanan

Perbaikan:

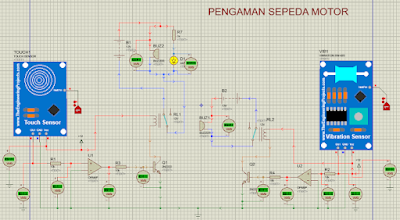

2. Pengaman Sepeda Motor


Saran :
  • menambahakan resistor diantara output op amp dan transistor
  • menambahkan resitor yang diserikan dengan LED
  • menambahkan voltmeter pada output dan input sensor
Perbaikan :


3. Rangkaian kontrol pemadam kebakaran


Sebutkan output sebagai indikator rangkaian sensor hidup ?

a. outocopler, PIR, Flame, MQ-2, Buzzer, LED
b. Motor (fan) , LED, Outocpler
c. Relay, speaker
d. Motor (fan), Speaker, LED, dan buzzer

Perbaikan :
  • Ganti sensor rain dengan sensor lain
  • tambahkan DC voltmeter

4. Incubator Telur


Saran :
  • Tambahkan resitor antara output  op amp dengan transistor
  • Hubungkan dioda (D1) dan resitor (R7) secara seri dan diparalelkan dengan supply (B1)
  • Ubah nilai R1 menjadi 10k ohm dan R2 menjadi 10k ohm
  • tambahkan voltmeter pada setiap output Op Amp
Perbaikan :
