TUGAS 5 : SENSOR KIMIA

 Peringatan Kebocoran Gas LPG

DAFTAR ISI

1. Tujuan
2. Komponen
3. Dasar Teori
4. Prinsip Kerja
5. Rangkaian
6. Video
7. Link Download



1.  Tujuan

a. Mampu memahami cara kerja dari sensor kimia

b. Mengaplikasikan sensor kimia pada rangkaian peringatan kebocoran gas LPG

2. Komponen

a. Voltmeter



Power Supply adalah salah satu hardware di dalam perangkat komputer yang berperan untuk memberikan suplai daya. Biasanya komponen power supply ini bisa ditemukan pada chasing komputer dan berbentuk persegi.

Sistem kerjanya cukup sederhana yakni dengan mengubah daya 120V ke dalam bentuk aliran dengan daya yang sesuai kebutuhan komponen-komponen tersebut.

Sesuai dengan pengertian power supply pada komputer, maka fungsi utamanya adalah untuk mengubah arus AC menjadi arus DC yang kemudian diubah menjadi daya atau energi yang dibutuhkan komponen-komponen pada komputer seperti motherboard, CD Room, Hardisk, dan komponen lainnya.

b. Ampermeter

Ampermeter adalah salah satu alat ukur yang biasa digunakan untuk mengukur seberapa besar kuat arus listrik yang terdapat pada sebuah rangkaian.

c. Power Supply

Power supply dalam bahasa indonesia disebut dengan catu daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

d. Resistor

    Resistor adalah komponen elektronika yang paling dasar dan paling banyak digunakan. Hampir semua peralatan elektronika menggunakan resistor. Ada banyak sekali jenis resistor yang dijual dipasaran mulai dari resistor ukuran sangat kecil yang ditempel pada permukaan PCB atau lebih dikenal dengan nama Surface Mounting Device (SMD) hingga resistor daya yang memiliki ukuran yang besar.



e. Potensiometer

Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer.

Elemen Resistif pada Potensiometer umumnya terbuat dari bahan campuran Metal (logam) dan Keramik ataupun Bahan Karbon (Carbon).

Berdasarkan Track (jalur) elemen resistif-nya, Potensiometer dapat digolongkan menjadi 2 jenis yaitu Potensiometer Linear (Linear Potentiometer) dan Potensiometer Logaritmik (Logarithmic Potentiometer).

f. pinout

Spesifikasi

• Type: Rotary a.k.a Radio POT

• Available in different resistance values like 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.

• Power Rating: 0.3W

• Maximum Input Voltage: 200Vdc

• Rotational Life: 2000K cycles

Yang diperlukan

- 1 buah (10 k ohm)

g. Transistor NPN (BC548/BC547)

Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus, stabilitas tegangan, dan mosulasi sinyal. Pada rangkaian water level sensor ini tarnsistor hanya digunakan sebagai saklar.

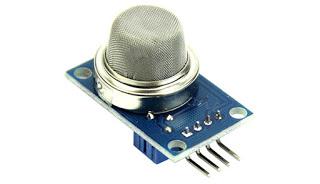

h. Sensor MQ-5

Sensor gas MQ-5 adalah sensor semikonduktor yang digunakan untuk mendeteksi jenis gas butane yang banyak terkandung pada Liquid Premium Gas (LPG) [8]. Bahan penting dari MQ-5 adalah timah dioksida (SnO2), yang memiliki konduktivitas sangat rendah dalam udara bersih.

i. Flame sensor

    Flame Detector merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm. Dalam suatu proses pembakaran pada pembangkit listrik tenaga uap, flame detector dapat mendeteksi hal tersebut dikarenakan oleh komponen-komponen pendukung dari flame detector. Sensor nyala api ini mempunyai sudut pembacaan sebesar 60 derajat, dan beroperasi normal pada suhu 25 – 85 derajat Celcius.

    Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi nyala apiyang dideteksi oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan memungkinkan tidak terjadi sumber alarm palsu.
    Pada sensor ini digunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.

j. Relay

    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :

1.                  Electromagnet (Coil)

2.                  Armature

3.                  Switch Contact Point (Saklar)

4.                  Spring

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

1.                  Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)

2.                  Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

    Sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

k. Buzzer

Buzzer Elektronika adalah sebuah komponen elektronika yang dapat menghasilkan getaran suara berupa gelombang bunyi. Buzzer elektronika akan menghasilkan getaran suara ketika diberikan sejumlah tegangan listrik dengan taraf tertentu sesuai dengan spesifikasi bentuk dan ukuran buzzer elektronika itu sendiri. Pada umumnya, buzzer elektronika ini sering digunakan sebagai alarm karena penggunaannya yang cukup mudah yaitu dengan memberikan tegangan input maka buzzer elektronika akan menghasilkan getaran suara berupa gelombang bunyi yang dapat didengar manusia.

Konfigurasi Pin :

l. Motor DC

        Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakan-nya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

 Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabila tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.

            Pada saat Motor listrik DC berputar tanpa beban, hanya sedikit arus listrik atau daya yang digunakannya, namun pada saat diberikan beban, jumlah arus yang digunakan akan meningkat hingga ratusan persen bahkan hingga 1000% atau lebih (tergantung jenis beban yang diberikan). Oleh karena itu, produsen Motor DC biasanya akan mencantumkan Stall Current pada Motor DC. Stall Current adalah arus pada saat poros motor berhenti karena mengalami beban maksimal.

Konfigurasi :

Spesifikasi :

m. Pin

3. Dasar Teori

    Resistor adalah komponen elektronika yang paling dasar dan paling banyak digunakan. Hampir semua peralatan elektronika menggunakan resistor. Ada banyak sekali jenis resistor yang dijual dipasaran mulai dari resistor ukuran sangat kecil yang ditempel pada permukaan PCB atau lebih dikenal dengan nama Surface Mounting Device (SMD) hingga resistor daya yang memiliki ukuran yang besar.

    Prinsip kerja resistor adalah dengan mengatur elektron (arus listrik) yang mengalir melewatinya dengan menggunakan jenis material konduktif tertentu yang dicampur dengan material lain sehingga menimbulkan suatu hambatan pada aliran elektron (arus listrik). Resistor juga dapat dirangkai secara seri, parallel atau gabungannya sehingga dapat digunakan untuk membagi arus listrik, tegangan listrik, penurun tegangan, filter dan sebagainya.

       Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).
5. Gelang terakhir merupakan nilai toleransi dari resistor.

4. Prinsip kerja



Terdapat 2 sensor utama pada rangkaian. Pada sensor mq 5 jika terdapat kebocoran gas lpg maka akan mengeluarkan output sebesar 5v. Output sebesar 5v akan diteruskan ke rangkaian transistor npn sehingga ada arus pada base dari transistor.Jika ada arus pada base  transistor maka kaki colector dan emitter akan terhubung sehingga relay pada posisi tertutup. Ketika relay pada posisi tertutup akan menghidupkan 2 buah buzzer sebagai bentuk dari peringatan kebocoran gas

Pada sensor flame sensor jika terdapat kebakaran/api  maka akan mengeluarkan output sebesar 5v. Output sebesar 5v akan diteruskan ke rangkaian transistor npn sehingga ada arus pada base dari transistor.Jika ada arus pada base  transistor maka kaki colector dan emitter akan terhubung sehingga relay pada posisi tertutup. Ketika relay pada posisi tertutup akan menghidupkan 2 buah motor sebagai bentuk dari penyiraman terhadap api

Jika kedua sensor memberikan output maka akan dihubungkan dengan 7408 yang merupakan gerbang and sehingga ada arus pada base dari transistor.Jika ada arus pada base  transistor maka kaki colector dan emitter akan terhubung sehingga relay pada posisi tertutup. Ketika relay pada posisi tertutup akan menghidupkan 2 buah lampu sebagai bentuk dari peringatan menjaga jarak terhadap area

5. Rangkaian

6. Video

7. Link Download

html disini

video disini

rangkaian disini

datasheet flame sensor disini

datasheet potensiometer disini

datasheet relay disini

datsheet buzzer disini

datasheet motor disini

datasheet mq-5 disini

library flamsensor disini

library mq-5 disini
