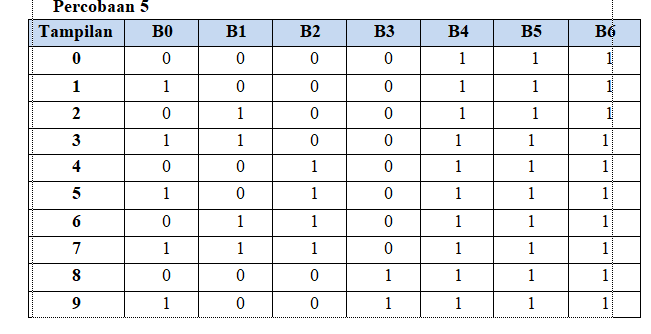

1. Analisa output yang dihasilkan (seven segmen) berdasarkan
biner yang di dapatkan?
a. Kaki A, B, C, D, merupakan input decoder, dimana :
·Kaki A untuk input decoder sebagai digit 1 biner
·Kaki B untuk input decoder sebagai digit 2 biner
·Kaki C untuk input decoder sebagai digit 3 biner
·Kaki D untuk input decoder sebagai digit 4 biner
b. BI (Blanking Input) / RBO (Riple Blanking Output) berfungsi
untuk mematikan keluaran dari
IC, bila diberi logika 0 maka keluaran IC akan berlogika 1
dan seven segmen akan mati.
c. RBI (Row Blanking Input) berfungsi untuk mematikan
keluaran dari IC jika semua input
berlogika 0. Bila diberi logika 0, diberi logika 1 dan
diberi logika 0 maka semua keluaran IC
akan berlogika 1 dan seven segmen akan mati.
d. Kaki QA - QG merupakan output yang akan diterukan ke
seven segmen. Jika kaki A,B,C,D
memberikan input, maka QA-QF memberikan Output berbeda beda.
e. LT (Lamp Test), berfungsi sebagai mengeset display, bila
diberi logika 0 maka semua
keluaran dari IC ini akan berlogika 0. Sehingga seven
segment akan menunjukkan angka 8
2. Jelaskan perbedaan rangkaian seven segmen cathoda dan
anoda?
Katoda : penggabungan kaki-kaki katoda dari
komponen-komponen, dimana mereka membutuhkan arus negatif untuk dapat
menjalankan fungsinya (dalam hal sinyal, membuat menjadi HIGH[1] ). Karena
kaki-kaki yang terhubung positif, berati membutuhkan arus negatif. Sehingga
komponen dengan common katoda dapat dijalankan dengan tegangan 0-2,5 volt.
Anoda : penggabungan kaki-kaki anoda dari komponen-komponen, dimanamereka membutuhkan arus positif. Untuk dapat menjalankan fungsinya (dalam hal pulsa, saat LOW[1] ). Karena kaki negatif, berarti membutuhkan arus postif. Sehingga komponen dengan common anoda dapat dijalankan dengan tegangan 3-5 volt. Common anoda merupakan pin yang terhubung dengan semua kaki anoda.
3. Jika IC 74LS47N dihilangkan atau seven segmen langsung
dihubungkan ke switch, analisa output yang didapatkan?
Seperti yang dapat terlihat pada gambar
diatas, tampilan angkanya tidak akan terbentuk. Seven segment merupakan
penampil yang setingkat dengan LED, hanya saja seven segment dapat menampilkan
data ke bentuk karakter. Dalam pemorogrmannya, seven segment harus diberi data
khusus agar dapat terbentuk karakter tertentu. Oleh karena itu harus diperhatikan
hardware yang terpasang. Outputnya yang dikeluarkan tergantung keadaan masing
masing switch yg terhubung ke pin seven segmen seperti:
4. Jika IC 74LS47N diganti dengan IC 4511, apakah seven
segment dapat menampilkan bilangan desimal??

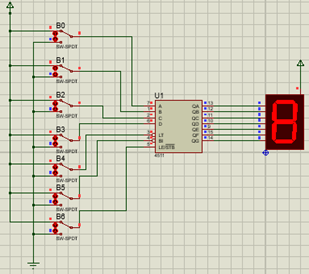

Apabila IC 74LS47N diganti dengan IC 4511, maka seven
segment hanya dapat menampilkan angka "8". Hal ini dikarenakan
inputan dari switch 5 / LT berlogika 1, maka output dari IC 4511 ini berlogika
nol dan menyebabkan seven segment menghasilkan angka 8. tetapi tidak bisa
menghasilkan angka lain karena inputan dari pin lain tidak mempengaruhi output
dari IC 4511
