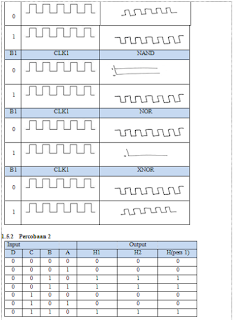

1. Jurnal

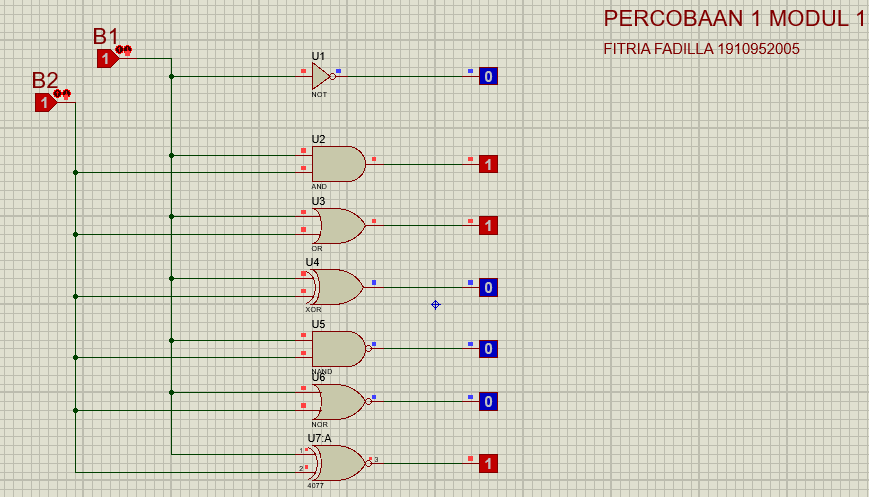

2. Simulasi

3. Video Simulasi

4. Analisa

Soal analisa :

Percobaan 1

1.      Jelaskan prinsip kerja dari rangkaian dalam gerbang AND, OR, Not, NOR, dan NAND!

Jawab :



Gerbang AND : kondisi keluaran (output) akan berlogic 1 bila semua saluran masukan (input) berlogic 1. Dan output akan berada pada keadaan logik 0, apabila salah satu inputnya atau lebih berada pada keadaan logik 0

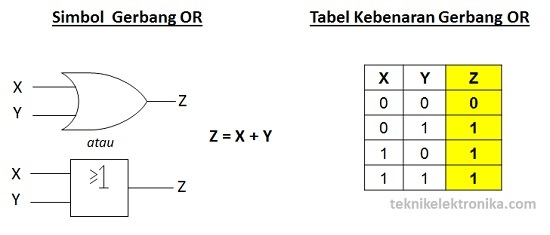

Gerbang OR : memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.

Gerbang NOT : Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1.

Gerbang NOR : Arti NOR adalah NOT OR atau BUKAN OR, Gerbang NOR merupakan kombinasi dari Gerbang OR dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang OR. Gerbang NOR akan menghasilkan Keluaran Logika 0 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin mendapatkan Keluaran Logika 1, maka semua Masukan (Input) harus bernilai Logika 0.

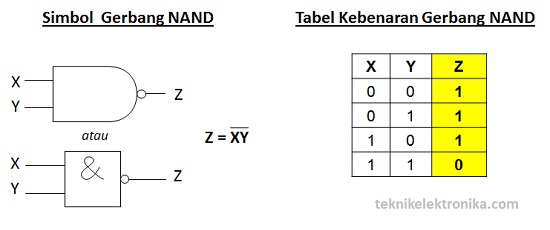

Gerbang NAND :  Arti NAND adalah NOT AND atau BUKAN AND, Gerbang NAND merupakan kombinasi dari Gerbang AND dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang AND. Gerbang NAND akan menghasilkan Keluaran Logika 0 apabila semua Masukan (Input) pada Logika 1 dan jika terdapat sebuah Input yang bernilai Logika 0 maka akan menghasilkan Keluaran (Output) Logika 1.



2.      Bandingkan dan analisa hasil percobaan dengan masing-masing tabel kebenaran gerbang logika!

Jawab :

Setelah dibandingkan hasil yang didapat terhadap tabel kebenaran adalah sama.
