1. Analisa output percobaan berdasarkan ic yang digunakan?

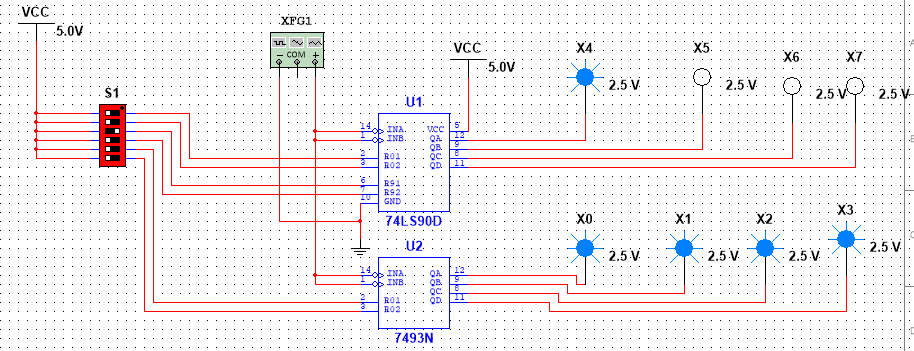

Rangkaian pada
percobaan 2 ini merupakan rangkaian Asynchronous Binary Counter yang
menggunakan dua buah counter yaitu IC 74LS90D dan IC 7493N. Kedua IC ini akan mencacah
bilangan 4 bit dari bit 0000 (decimal 0) sampai 1001 (decimal 9) secara acak
dan akan mereset ke bit 0000 (decimal 0) ketika sudah pada hitungan kesepuluh.
Output dari IC ini akan terlihat pada 4 probe yang dihubungkan pada
msing-masing pin output IC, dimana ketika probe hidup maka akan berlogika ‘1’
dan ketika probe mati maka akan berlogika ‘0’.
Dapat
dikatakan bahwa kedua IC yang digunakan diatas dapat menghitung secara acak
dari 0000 (decimal 0) hingga 1001 (decimal 9)
2. Jika switch 3 dan 4 off analisa output yang
didapatkan ic 74ls90D?
IC 74LS90D tidak ada mengcounter atau terlihat pada rangkaian lampu
X1-X4 tidak ada yang menyala
3. Jika salah satu switch off analisa output yang
didapatkan ic 7493n?
Jika switch yang off tersebut b0 - b4 maka IC 7493n tidak ada
mengcounter atau lampu X5-X8 mati, Tetapi jika b5 atau b6 yang off maka IC
7493n mengcounter dimana counternya dimulai dari 0000 lalu berakhir dengan
1111 atau mengcounter bilangan dari 0 sampai 15
4. Analisa output untuk percobaan 2a kondisi 3 dan 6
pada kedua ic?
Pada
kondisi 3, dimana inputnya adalah 000110, setelah di running, maka pada IC
74LS90D akan mengeluarkan input yang berubah ubah secara acak, yaitu dari 0000,
1100, 0010, 1110, 0001 dan seterusnya,halinijuga menyebakbkan LED yang menyala
juga akan bergantian. Begitu pula pada IC 7493N, output yang dikeluarkan
adalah sama juga dengan IC 74LS90D
Pada
kondisi 6, dimana input yang diberikan pada switch adalah 0XX0--, dimana saya
disini menginputkan 1sebagai pengganti x dan memutuskan rangkaian pada (-). Hal
ini menyebabkan output yang di keluarkan pada IC 74LS90D adalah 1001 dan output
pada 7593N adalah 1111 sehingga LED yang menyala adalah D1 dan D4.
